A bomba submersa palito é a bomba esguia — tipicamente de 2″ a 4″ de diâmetro — que trabalha mergulhada dentro do poço. A escolha certa não começa no catálogo: começa nos dados do poço — vazão sustentável, nível dinâmico e altura manométrica total (HMT). Dimensionar sem esses dados custa motor queimado, falta d'água ou poço rebaixado além do limite.
O erro mais comum não é comprar bomba ruim. É comprar bomba boa para o poço errado: um equipamento excelente, dimensionado por palpite ou "igual à do vizinho", trabalha fora do ponto de projeto — e quem paga é o motor, a conta de luz ou o próprio poço.
Este guia mostra o caminho completo do dimensionamento: os dados que você precisa levantar, o cálculo da HMT e da potência passo a passo, as boas práticas de instalação e a manutenção que faz o conjunto durar. Tudo partindo do documento que deveria anteceder qualquer compra: o teste de bombeamento do poço.
O que é uma bomba submersa "palito" e quando ela é a escolha certa?
Bomba submersa palito é o nome popular das bombas centrífugas de múltiplos estágios com corpo esguio (2″ a 4″), projetadas para trabalhar totalmente submersas dentro do revestimento do poço. Ela empurra a água de baixo para cima e usa o próprio fluxo bombeado para refrigerar o motor — por isso é o padrão em poços profundos.
Trabalhar mergulhada resolve três limitações de uma vez. Primeiro, elimina o risco de cavitação (formação de bolhas de vapor na sucção que corroem o rotor), porque a bomba nunca precisa "puxar" água — ela já está dentro dela. Segundo, o motor selado é refrigerado pela água que passa ao seu redor. Terceiro, o corpo fino cabe em revestimentos estreitos, sem alargar o poço.
Não é acaso que esse formato domina as captações profundas. O USGS (Serviço Geológico dos Estados Unidos) registra que "bombas submersas são as mais utilizadas em poços particulares profundos" — no original, "Submersible Pumps are the most commonly used pumps for deep private wells" (acesso em 2026-07-20).
Na prática, a palito é a escolha natural quando: o nível dinâmico está além do alcance de bombas de superfície (que perdem eficiência já com poucos metros de sucção); o revestimento é estreito; ou a demanda exige bombeamento contínuo e silencioso — de chácaras e sítios irrigados a condomínios e pequenas indústrias.
Quais dados do poço definem a bomba certa?
Seis dados definem a bomba: vazão de demanda, vazão sustentável comprovada no teste de bombeamento, nível dinâmico, diâmetro interno do revestimento, altura manométrica total (HMT) e a energia disponível no local. Cinco vêm do relatório do poço e do projeto hidráulico — nenhum vem do catálogo do fabricante.
| Parâmetro | O que é | De onde vem |
|---|---|---|
| Vazão de demanda (m³/h) | Volume que o uso exige (irrigação, abastecimento, indústria) | Projeto de uso da água |
| Vazão sustentável (m³/h) | O que o poço entrega de forma contínua sem esgotar | Teste de bombeamento (NBR 12244) |
| Nível dinâmico (m) | Profundidade do espelho d'água durante o bombeamento | Teste de bombeamento |
| Diâmetro interno do revestimento (pol) | Limita o diâmetro externo da bomba | Perfil construtivo do poço |
| HMT (mca) | Altura total que a bomba precisa vencer, com perdas | Cálculo hidráulico (ver seção seguinte) |
| Energia no local (V/Hz, mono/trifásico) | Define o motor e o tipo de partida | Rede elétrica da propriedade |
Nota: a vazão que manda no dimensionamento é a menor entre demanda e vazão sustentável. Se o poço sustenta 3 m³/h, não existe bomba que o transforme num poço de 6 m³/h — existe bomba que o rebaixa até o limite.
O teste de bombeamento (ensaio previsto na norma ABNT NBR 12244, que rege a construção de poços tubulares) mede exatamente isso: com o poço real, em campo, registra quanto ele produz e onde o nível dinâmico se estabiliza. É a certidão de capacidade do poço — e é o documento que dimensiona a bomba.
Em centenas de laudos geofísicos e projetos de poço que acompanhamos, o padrão que observamos é claro: os problemas crônicos de bomba raramente nascem na bomba. Nascem antes — em poços equipados sem teste de bombeamento ou com dados de nível desatualizados. Por isso, ao contratar, exija o relatório completo: as etapas de uma perfuração bem conduzida terminam com o poço testado e documentado, e uma empresa séria entrega esses dados sem que você precise pedir duas vezes.
Como calcular a altura manométrica total (HMT)?
A HMT (altura manométrica total — em inglês, total dynamic head ou TDH) é a soma de tudo que a bomba precisa vencer: a coluna vertical desde o nível dinâmico até o ponto de entrega, mais as perdas de carga por atrito na tubulação e nos acessórios. Errar a HMT para baixo derruba a vazão; errar para cima desperdiça energia.
O cálculo segue a prática consolidada da engenharia hidráulica:

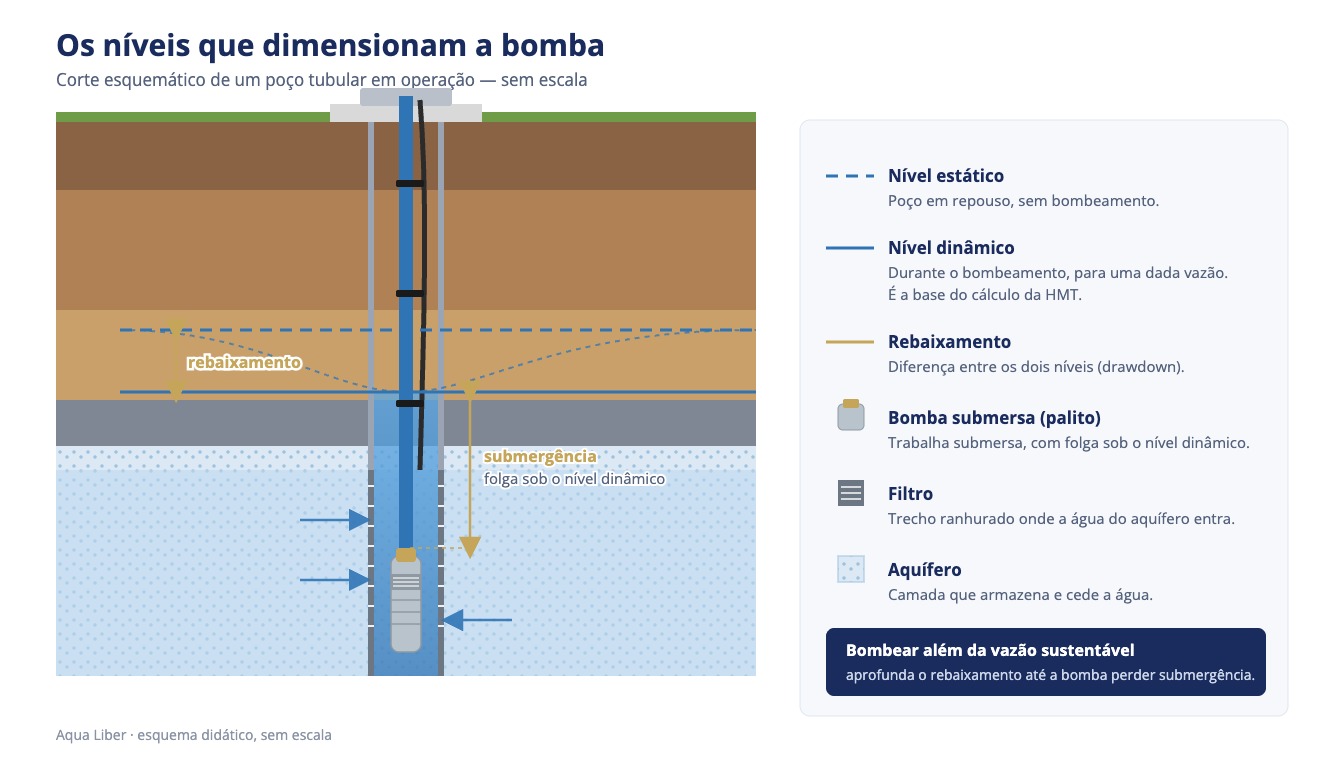

- Meça o nível estático (profundidade do espelho d'água com o poço em repouso — a prática usual é medir após um período de repouso, tipicamente 12 horas).
- Obtenha o nível dinâmico do teste de bombeamento na vazão de projeto — não use estimativa.
- Some o desnível geométrico do solo até o ponto de entrega (caixa d'água, reservatório, pivô).
- Dimensione a tubulação para manter a velocidade da água baixa — a prática de engenharia trabalha com velocidades econômicas de até cerca de 1,5 m/s no recalque; velocidade alta explode a perda de carga.
- Calcule as perdas de carga lineares pelos métodos clássicos de Darcy-Weisbach ou Hazen-Williams (métodos de domínio público, presentes em qualquer literatura de hidráulica).
- Some as perdas localizadas de curvas, válvulas e conexões.
- HMT = coluna vertical (nível dinâmico + desnível) + somatório das perdas.
Exemplo didático (valores hipotéticos, para ilustrar o método): uma demanda de 4 m³/h com nível dinâmico a 32 m, mais 8 m de perdas na tubulação e 5 m em conexões, fecha em HMT ≈ 45 mca (metros de coluna d'água). A bomba certa para esse cenário precisa entregar 4 m³/h a 45 mca — esse é o ponto de operação a procurar na curva do fabricante.
Note que o nível dinâmico é o maior componente da conta — e ele não é um número fixo do poço: varia com a vazão bombeada e com a estação do ano. É o mesmo princípio que explica por que a profundidade ideal de um poço não é uma média estatística: cada poço tem a assinatura do aquífero que o alimenta.
Qual é a potência certa do motor?
A potência mínima sai de uma fórmula clássica da hidráulica: P (kW) = (Q × ρ × g × HMT) / (3.600.000 × η), onde Q é a vazão em m³/h, ρ é a densidade da água (1.000 kg/m³), g é a gravidade (9,81 m/s²) e η é o rendimento global do conjunto bomba + motor.
Exemplo (continuando o cenário didático): Q = 4 m³/h, HMT = 45 mca e rendimento global de 0,50 resultam em P = (4 × 1.000 × 9,81 × 45) / (3.600.000 × 0,50) ≈ 0,98 kW. Um motor de 1,1 kW (1,5 cv) atende com folga de cerca de 12% — dentro da margem saudável de 10% a 20% acima do mínimo calculado.
Motor "sobrando" não é segurança — é desperdício. Potência muito acima do necessário encarece a compra, aumenta o consumo, exige disjuntores e cabos maiores e, pior, tende a puxar mais vazão do que o poço sustenta.
Três decisões que aumentam a eficiência
Trabalhe perto do BEP (Best Efficiency Point — ponto de melhor eficiência da curva da bomba). A referência de mercado consolidada na norma API 610 (bombas centrífugas) é operar na faixa preferencial em torno do BEP — tipicamente entre 70% e 120% dele. Longe do BEP, a bomba vibra mais, desgasta mais e rende menos.
Considere um inversor de frequência. Ele suaviza a partida (menos golpe mecânico e elétrico), permite ajustar a vazão à demanda real e reduz picos de pressão na tubulação.
Cuide do cabo elétrico. Queda de tensão excessiva no cabo submerso reduz o torque e aquece o motor. A NBR 5410 (instalações elétricas de baixa tensão) limita a queda de tensão em circuitos terminais a 4% — e o manual do fabricante do motor pode ser ainda mais restritivo. Na dúvida, bitola maior.
Nota sobre refrigeração: o motor precisa de um fluxo mínimo de água ao seu redor para se refrigerar, e esse mínimo varia com o diâmetro do motor — consulte a tabela do fabricante. Em poços de diâmetro muito maior que a bomba, pode ser necessária uma camisa de indução de fluxo (flow sleeve) para forçar a água a passar pelo motor.
Por que a vazão sustentável do poço manda em tudo?
Porque a bomba não cria água — ela só retira. Quando a vazão bombeada supera o que o aquífero repõe, o nível dentro do poço desce continuamente (rebaixamento), persegue a bomba e termina em operação a seco, motor queimado ou poço "exaurido" — que na verdade foi apenas superexplorado.
O fenômeno é bem documentado. O USGS descreve que bombear demais e rápido demais rebaixa a água do aquífero e faz o poço render cada vez menos — "pumping too much water too fast draws down the water in the aquifer and eventually causes a well to yield less" (acesso em 2026-07-20). O mecanismo é o cone de rebaixamento (cone of depression — a depressão do nível d'água em volta do poço bombeado; acesso em 2026-07-20).
Uma bomba superdimensionada para o poço dispara quatro processos em cadeia:
- Rebaixamento além do projetado — o nível dinâmico desce até a região da bomba.
- Perda de submergência e refrigeração — com pouca água sobre a bomba, o fluxo que resfria o motor cai abaixo do mínimo e o motor superaquece.
- Arraste de areia — a velocidade de entrada da água no filtro do poço sobe, carregando finos que desgastam rotores e difusores.
- Colmatação acelerada — o regime agressivo de bombeamento intensifica incrustação física, química e biológica no filtro, e a vazão cai ano após ano.
- "A pergunta certa não é 'qual a bomba mais forte que cabe no meu poço?' — é 'qual a vazão que este poço sustenta, comprovada em teste?'. Respondida essa, a bomba vira consequência." — Equipe Técnica Aqua Liber
O tipo de terreno muda o tamanho do risco. Em aquífero sedimentar (como Bauru e Guarani), o comportamento do nível tende a ser mais previsível ao longo do ano. Em terreno cristalino/fraturado, a água circula por fraturas: o rebaixamento é mais rápido, e a vazão sustentável pode cair bastante na estiagem — o poço que "fraturou bem" e produz no período chuvoso pode não sustentar a mesma bomba em setembro.
O British Geological Survey (Serviço Geológico Britânico) registra o mesmo padrão nos aquíferos de embasamento cristalino que estuda: vazões de poços geralmente baixas e variáveis, mesmo entre vizinhos próximos (acesso em 2026-07-20). Em poço cristalino, dimensione a bomba pelo cenário de estiagem — não pelo teste feito em época de chuva.
É exatamente a diferença entre "achar água" e "ter água suficiente" — tema do vídeo em que nossa equipe explica por que a vazão sustentável, e não a presença de água, é o que decide uma safra. E se quiser ver o conceito na prática internacional, este vídeo curto mostra como funciona um teste de aquífero — bombear em vazão conhecida e medir o rebaixamento no tempo (EN).
Para quem irriga, essa conta é ainda mais sensível: a vazão garantida para a safra depende de o conjunto poço + bomba trabalhar dentro do sustentável na pior época do ano — não na melhor.
Como instalar a bomba sem encurtar sua vida útil?
Instalação é onde o dimensionamento certo se preserva ou se perde. As boas práticas convergentes entre os fabricantes: descer o conjunto pelo tubo (nunca pelo cabo), fixar o cabo à coluna em intervalos regulares, válvula de retenção próxima à saída da bomba, submergência com folga e parte elétrica conforme a NR-10.

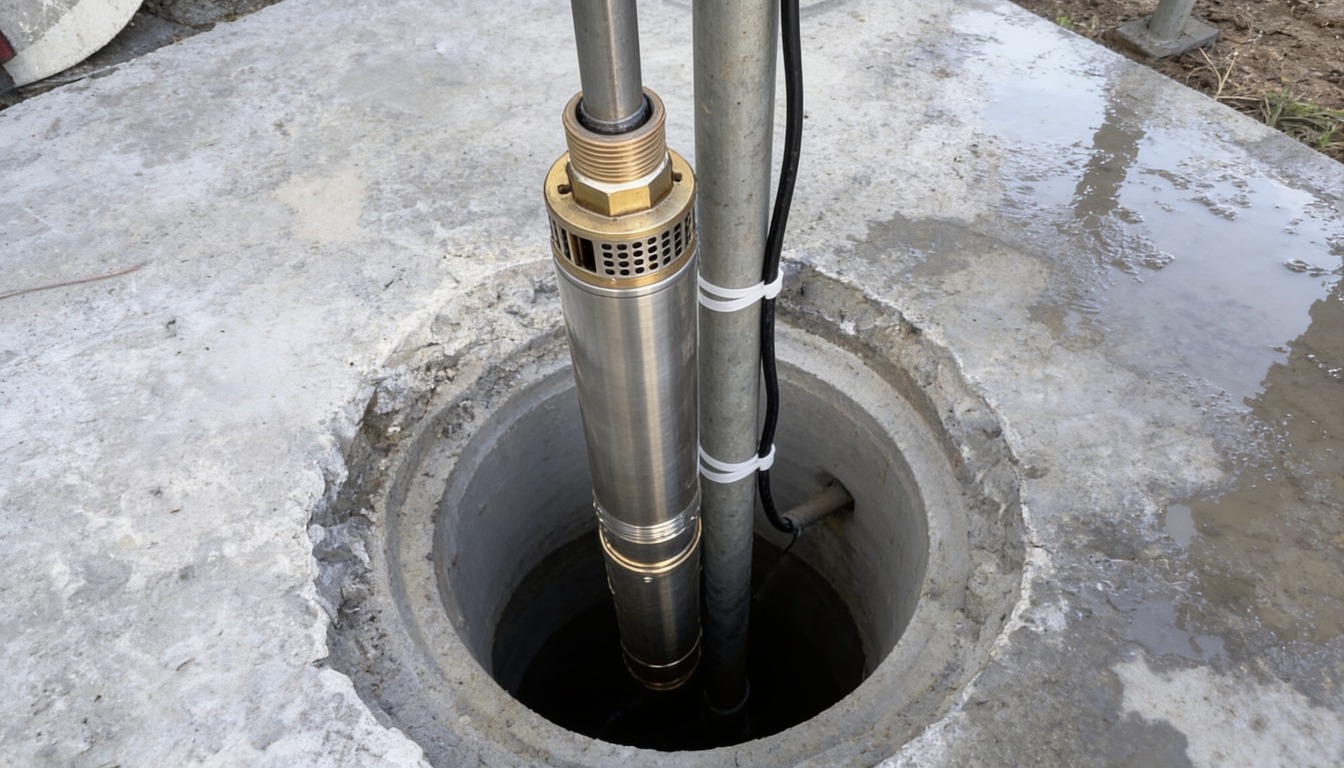

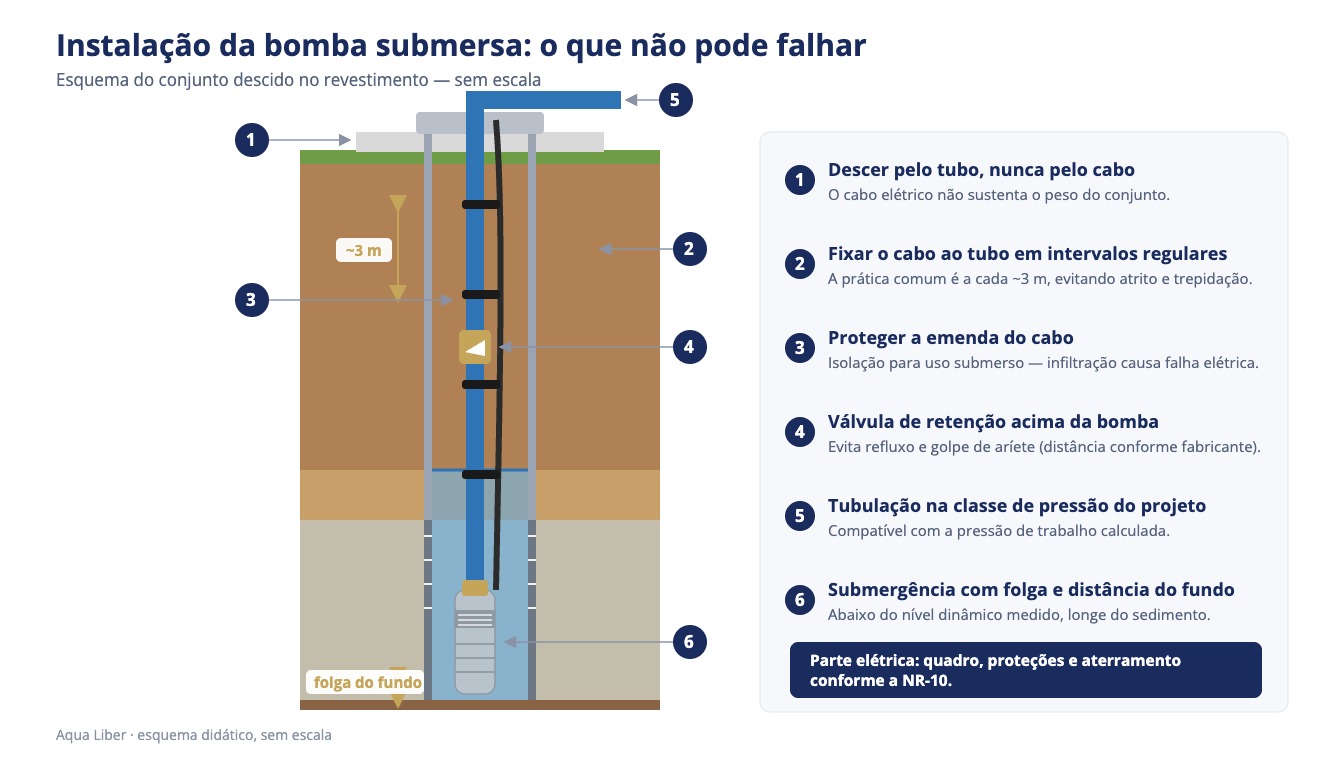

Checklist de instalação da bomba submersa palito (boas práticas de fabricante):
- Desça o conjunto devagar, sustentado pelo tubo/coluna com guincho ou manilha — nunca pela tração no cabo elétrico, que não é projetado para suportar o peso.
- Fixe o cabo ao tubo em intervalos regulares (a prática comum é a cada ~3 m), com abraçadeiras ou fita apropriada, para evitar atrito e trepidação.
- Proteja a emenda do cabo com termorretrátil e isolação apropriada para uso submerso — infiltração na emenda é causa clássica de falha elétrica.
- Instale válvula de retenção próxima à saída da bomba (distância conforme o fabricante) para evitar refluxo e golpe de aríete (o "tranco" de pressão quando o fluxo para de repente).
- Use tubulação compatível com a pressão de trabalho calculada no projeto (classe de pressão adequada, em PVC ou metálica).
- Posicione a bomba com folga de segurança abaixo do nível dinâmico medido no teste — respeitando a submergência mínima do fabricante — e afastada do fundo do poço, para não succionar sedimento.
- Faça a instalação elétrica (quadro, proteções, aterramento) em conformidade com a NR-10 — segurança em instalações e serviços em eletricidade (acesso em 2026-07-20), e teste a linha antes da partida definitiva.
Nota: é comum ver instalação de bomba associada à NR-13 — é um equívoco. A NR-13 rege caldeiras, vasos de pressão e tubulações industriais, e exclui expressamente bombas do seu escopo. Para a bomba do poço, valem as normas do poço (NBR 12212 para projeto, NBR 12244 para construção), a NR-10 na parte elétrica e o manual do fabricante.
Que manutenção a bomba precisa — e o que cada sintoma diz?
Bomba submersa não avisa quando vai falhar — mas deixa rastros: corrente elétrica fora do nominal, vazão caindo, nível dinâmico descendo ano após ano. Manutenção, aqui, é menos "abrir a bomba" e mais monitorar esses sinais e agir cedo, com as rotinas que os fabricantes recomendam.
As rotinas preditivas que valem o custo:
- Registro periódico de dados de operação — nível dinâmico, vazão, corrente e tensão. É o histórico que denuncia tendência (vazão caindo com corrente estável = provável colmatação do poço, não defeito da bomba).
- Termografia no quadro elétrico — aquecimento anormal em contatores e conexões é alerta precoce de falha elétrica.
- Medição de resistência de isolamento com megômetro — valores baixos, fora da faixa especificada pelo fabricante do motor, indicam infiltração de água no motor ou no cabo.
- Análise de vibração — a norma ISO 10816-7/20816 define zonas de severidade de vibração para bombas; valores persistentemente acima da zona aceitável para o porte do equipamento pedem investigação de desgaste mecânico.
- Retirada periódica para inspeção — em poços profundos, a inspeção programada do conjunto (com troca de selo e verificação de desgaste) segue o intervalo do manual do fabricante, não um prazo universal.
Quando o sintoma aparece, a leitura certa evita retirar a bomba à toa:
| Sintoma | Causa provável | Ação recomendada |
|---|---|---|
| Vazão baixa, corrente abaixo do nominal | Crivo/sucção obstruído ou rotor desgastado | Inspecionar e limpar; avaliar desgaste |
| Vazão caindo ao longo de meses, bomba OK | Colmatação do filtro do poço | Diagnóstico do poço; redesenvolvimento (ex.: air lift) |
| Desarme térmico recorrente | Queda de tensão excessiva no cabo ou motor sobrecarregado | Medir tensão na carga; revisar bitola/distância |
| Golpe ("tranco") ao desligar | Golpe de aríete | Válvula de retenção adequada; rampa de parada no inversor |
| Areia na água | Poço novo em desenvolvimento ou velocidade excessiva no filtro | Bombeamento de desenvolvimento orientado pelo projetista; rever vazão de operação |
| Corrente elevada com vazão normal | Atrito mecânico (rolamento/rotor) ou problema elétrico | Medir isolamento; retirar para inspeção se persistir |
Nota: boa parte dos "defeitos de bomba" são, na verdade, sintomas do poço — colmatação, rebaixamento sazonal, areia. Antes de trocar a bomba pela segunda vez, investigue o poço: o diagnóstico correto costuma custar menos que a segunda bomba.
Perguntas frequentes
Qual é a melhor bomba submersa para poço artesiano?
Não existe "melhor bomba" universal — existe a bomba certa para o seu poço. Ela é definida pela vazão sustentável comprovada no teste de bombeamento, pelo nível dinâmico, pelo diâmetro do revestimento e pela HMT do seu sistema. Fabricantes consolidados no mercado brasileiro (Ebara, Franklin Electric, Schneider Motobombas, Grundfos, Leão, entre outros) publicam curvas confiáveis — o que muda o resultado é dimensionar com dados reais.
Bomba palito de 2″ serve para poço de quantos metros?
A profundidade não é limitada pelo diâmetro, e sim pela curva da bomba: modelos de 2″ a 4″ atendem desde poucos metros até centenas de metros de HMT, variando o número de estágios e a potência. O que o diâmetro define é em qual revestimento a bomba cabe. A resposta certa sai do cruzamento entre nível dinâmico, HMT e a curva do modelo.
Como sei qual vazão meu poço aguenta?
Pelo teste de bombeamento — ensaio de campo previsto na NBR 12244 em que o poço é bombeado em vazão controlada enquanto se mede o rebaixamento ao longo do tempo. Ele determina a vazão sustentável e o nível dinâmico correspondente. Se o seu poço nunca foi testado (ou o relatório se perdeu), um novo ensaio é o primeiro passo antes de trocar ou redimensionar a bomba.
O que queima uma bomba submersa?
As causas mais frequentes: operação a seco ou com submergência insuficiente (o motor perde refrigeração), queda de tensão excessiva no cabo, ciclos de liga-desliga muito curtos, areia em excesso e falha de isolamento por infiltração. Quase todas nascem de dimensionamento errado ou instalação ruim — não de "azar". Bomba certa, bem instalada e monitorada dura muitos anos.
Bomba mais potente é sempre melhor?
Não. Potência acima da necessária custa mais na compra e na conta de luz — e, se puxar mais vazão do que o poço sustenta, rebaixa o nível até a bomba, causando operação a seco, arraste de areia e colmatação acelerada. A folga saudável sobre a potência calculada fica na faixa de 10% a 20%, com o ponto de operação perto do BEP da curva.
Qual a diferença entre nível estático e nível dinâmico?
Nível estático é a profundidade do espelho d'água com o poço em repouso, sem bombeamento. Nível dinâmico é a profundidade durante o bombeamento, quando o nível desce e se estabiliza para uma dada vazão. A diferença entre os dois é o rebaixamento (drawdown). Para dimensionar bomba, o número que importa é o nível dinâmico na vazão de projeto — medido, não estimado.
Vale a pena instalar inversor de frequência na bomba do poço?
Vale na maioria dos sistemas de uso contínuo ou variável. O inversor suaviza partidas (menos estresse elétrico e mecânico), permite ajustar a vazão à demanda real, reduz golpe de aríete com rampas de parada e pode reduzir o consumo em sistemas que não precisam da vazão máxima o tempo todo. Em usos simples e intermitentes, avalie custo-benefício com o projetista.
De quanto em quanto tempo devo revisar a bomba do poço?
Não há prazo universal — o intervalo certo vem do manual do fabricante e do regime de uso. O que deve ser contínuo é o monitoramento: registrar nível dinâmico, vazão, corrente e tensão e investigar qualquer tendência de piora. Sinais como vazão caindo, desarmes ou areia antecipam a revisão, seja qual for o calendário.
Próximo passo: aprofunde sua decisão
Este artigo mostrou como dimensionar a bomba a partir dos dados do poço. O passo anterior — garantir que o poço nasça com esses dados confiáveis, do estudo pré-perfuração ao teste de bombeamento documentado — é o tema do Guia para Estruturar seu Projeto de Poço com Segurança Técnica, nosso e-book gratuito. Responda 2 perguntas rápidas e receba o PDF no seu e-mail.
